防腐水池涂料組成：

    由環(huán)保顏填料、環(huán)氧樹(shù)脂調(diào)配的無(wú)溶劑型雙組分胺類(lèi)固化環(huán)氧樹(shù)脂涂料或乙烯基酯防腐涂料。
主要特性：

    漆膜耐水性、耐鹽水性優(yōu)異；
    耐油性、耐化學(xué)品性能優(yōu)異；
    漆膜完全固化后無(wú)毒、無(wú)異味；
    漆膜堅(jiān)韌，附著力、柔韌性、耐沖擊性、耐磨性等物理性能優(yōu)異。
使用場(chǎng)所：

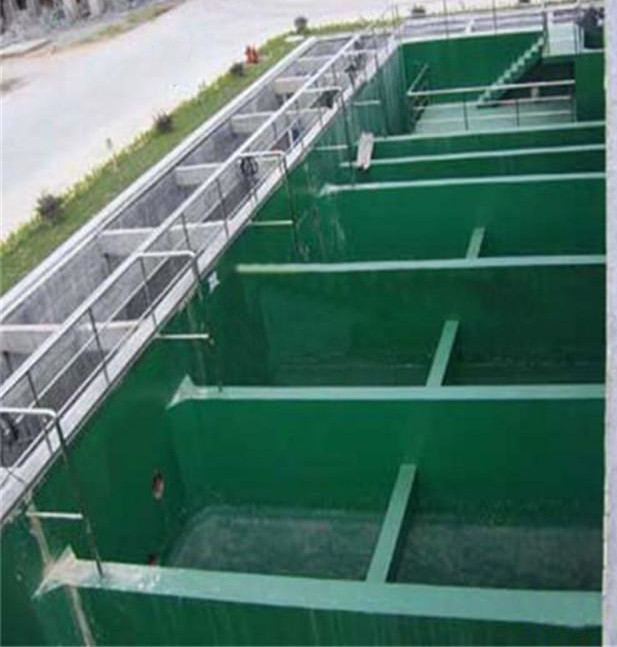

    適用于廢水池、污水池、游泳池、養(yǎng)魚(yú)池、水箱、輸水管道內(nèi)壁等。

技術(shù)指標(biāo)：

    干燥時(shí)間（25℃）

    表    干           ≤ 6h

    實(shí)    干           ≤24h

    完全固化            7d
    柔韌性 （mm）     ≤ 1

    沖擊強(qiáng)度 （cm）     ≥ 50

    附 著 力 （級(jí)）       1
    硬    度 （雙擺）    ≥ 0.4

施工參數(shù)：

    成    分                 甲、乙兩組分
    混合比例（重量比）        25：5
    混合方法                 將甲組分充分?jǐn)嚢杈鶆颍尤胍医M分，繼續(xù)攪動(dòng)至均勻

    理論涂布率               5-6 m2/kg（平均值/光滑表面不計(jì)損失）

    適 用 期（25℃）          1h
    復(fù)涂間隔時(shí)間 （25℃）     6h- 3d

表面處理：

    上道漆膜干燥并清除漆膜上所有污物；

    混凝土干透，打磨處理除去表面塵土、浮漿及沾污物；

    施工溫度低于10℃時(shí)，環(huán)氧與固化劑的固化反應(yīng)較慢，此時(shí)應(yīng)選用低溫固化材料。

注意事項(xiàng)：

    被涂物面清洗干凈，無(wú)水分、無(wú)酸堿、無(wú)油污。施工時(shí)所用的工具保證干燥清潔。
    漆與固化劑應(yīng)嚴(yán)格按配比調(diào)配，用多少配多少，攪拌均勻后使用。并在配制后的1小時(shí)內(nèi)用完。

    使用配套專(zhuān)用稀釋劑調(diào)節(jié)粘度，禁止與其他品種涂料拼合使用。噴涂粘度根據(jù)施工現(xiàn)場(chǎng)條件而定。施工及干燥固化期間，相對(duì)濕度不得大于85%。

    甲禾公司擁有專(zhuān)業(yè)的設(shè)計(jì)人員和經(jīng)驗(yàn)豐富的施工隊(duì)伍，提供產(chǎn)品咨詢，項(xiàng)目設(shè)計(jì)，場(chǎng)地施工及維護(hù)保養(yǎng)等全方位服務(wù)。公司主營(yíng)：乙烯基防腐地坪、固化劑地坪、球場(chǎng)地坪、環(huán)氧地坪等工程。
